Een Battery Management System (BMS) is het controlesysteem in een lithium batterij dat zorgt voor veilig en efficiënt gebruik.
Het heeft de volgende functies:1. Bescherming: Voorkomt overladen, diepontladen, oververhitting en kortsluiting.
2. Balanceren: Zorgt ervoor dat alle cellen gelijkmatig geladen en ontladen worden, wat de levensduur verlengt.
3. Monitoring: Houdt spanning, stroom, temperatuur en andere parameters in de gaten.
4. Communicatie: Geeft gegevens door aan apparaten of gebruikers (via Bluetooth of een ander protocol).

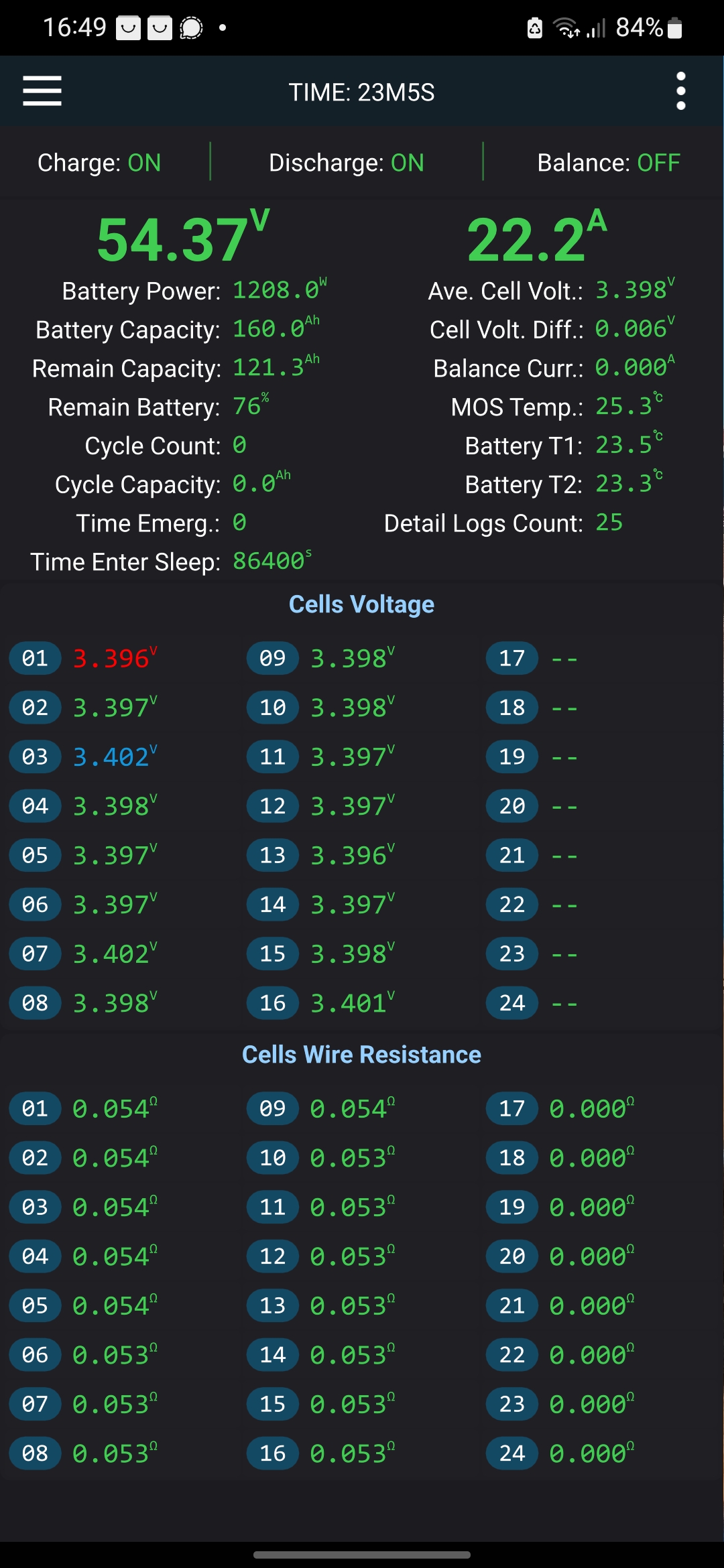

Een BMS kan je zien als een poortwachter van het systeem. Hij waakt ervoor dat alles zich afspeelt binnen de grenzen van het veilige werkgebied van de batterij. Zo waarborgt het BMS de veiligheid, prestaties en een langere levensduur. De settings van het BMS zijn bij aflevering van de batterij ingesteld op waarden die een veilig gebruik van de batterij mogelijk maken. Mocht u toch zelf nog iets willen wijzigen, kijk dan svp eerst naar deze instructiefilm over het instellen van een JK BMS. U kunt alle parameters van de batterij (laadtoestand in %, laadstroom (A), Voltage (V), en Voltage per cel) volgen met behulp van een bluetooth verbinding op uw mobiele telefoon.
Het BMS dat Volta-plus in de meeste batterijen (model B06 t/m B24) gebruikt is : JK-B1A8S20P.
Daarnaast wordt bij model B25 t/m B33 gebruik gemaakt van een zgn. Inverter BMS. Dit BMS biedt behalve alle beveiligings opties ook (data-)communicatie met de inverter : JK-PB2A16S20P
De JK-B1A8S20P is een populair smart BMS (Battery Management System) van Jikong (JK), geschikt voor LiFePO4-batterijen met 4 of 8 cellen in serie (8S). Dit type BMS is speciaal ontworpen voor toepassingen zoals thuisbatterijen, campers en off-grid installaties.
Hier zijn de belangrijkste eigenschappen en functies van de JK-B1A8S20P:
Technische specificaties:
- Ondersteund celtype: LiFePO4 (LFP) - Aantal cellen in serie (S): 8S = 8 cellen = 25,6V nominaal
- Maximale continue ontlaadstroom: tot 200A
- Actieve balansfunctie: Ja, tot 1,2A balansstroom
- Balansmethode: Actieve energietransfer (verplaatst energie tussen cellen, niet als warmte zoals passieve systemen)
- Laad-/ontlaadstroommeting: Ja, met shunt
Slimme functies:
- Bluetooth-ondersteuning
- PC-software en app: JK BMS app beschikbaar voor Android/iOS en Windows
- Instelbare parameters: zoals maximale/minimale celspanning, temperatuurgrenzen, balansstartniveau, etc.
- CAN-communicatie: Ja, compatibel met omvormers zoals Victron, Growatt (afhankelijk van configuratie)
- UART / RS485: Ja (vaak gebruikt voor communicatie met apps of monitoring)
Veiligheidsfuncties:
- Overspanningsbeveiliging per cel
- Onderspanningsbeveiliging per cel
- Overtemperatuurbeveiliging
- Overstroombeveiliging
- Kortsluitbeveiliging
Bijzonderheden van JK BMS-systemen:
- Bekend om actieve celbalancering, wat de levensduur van je accubank verlengt.
- De JK-B1A8S20P is een smart model, met veel instelmogelijkheden en real-time monitoring via app.
De JK-PB2A16S20P , ook wel JK Inverter BMS genoemd, is een smart batterijbeheersysteem (BMS) dat ontworpen is voor lithium-batterijpakketten (o.a. Li-ion, LiFePO4, LTO). Belangrijkste eigenschappen & specificaties:
- Ondersteunt pakketten met 7S tot 16S bij Li-ion en 8S tot 16S bij LiFePO4.
- Continue laad/ontlaad-stroom: 200 A
- Max. ontlaadvermogen (korte piek ~2 minuten): tot 350 A
- Actieve balans: tot 2 A balansstroom
- Helpt cellen gelijk houden, waardoor levensduur en prestaties verbeteren.
- Bescherming: over-/onder-spanning, over-/onder-stroom, kortsluiting, temperatuurbeveiliging.
- Communicatie / interface: ondersteunt o.a. RS485, CAN, RS232, en heeft Bluetooth-ondersteuning zodat je batterijstatus kunt monitoren via app of PC.
- Toepassing: De JK-PB2A16S20P BMS is vooral geschikt voor systemen zoals omvormers, accu-kasten voor zonnepanelen, energieopslag, en andere toepassingen waar meerdere cellen in serie staan (tot 16S) en waar betrouwbare beveiliging en balancering belangrijk zijn.
